自來水廠全套凈水設備源頭工廠一站購齊，節省20%采購成本
咨詢熱線：穆經理135 7180 8516
| 價格 | ￥5.00萬起（請以報價單或合同價格為準） |
|---|---|
| 起訂量 | ≥1臺起批 |
TH-YYA
304不銹鋼
3~240噸/小時
0.4~1NTU
水力全自動（無電）
30年以上
各類自來水廠、地表水處理、農村生活用水、河水飲用凈化
TH-YYA不銹鋼一體化凈水設備（器）采用304不銹鋼材質制造，將混合、曝氣、充氧、沉淀、過濾、自動反洗、自動排污等凈水工藝優化組合，能快捷高效的去除水中懸浮物、泥沙、水藻、有機物、鐵錳金屬離子，將地表水凈化成符合標準的生活飲用水，整個凈水過程水力自動化運行，無需人工干預及操作，無需專人管理。
江、河、湖、水庫、山泉、地下水等為水源的飲用凈化；
適用于Ⅰ、Ⅱ、III類地表水，濁度小于500mg/L（短時間允許達到3000mg/L）；
適合農村、鄉鎮、農場、遠離城市的企業、單位、營區的生活飲水。
進水分為自流和提升兩種：
自流進水：水源與設備基礎高差≥8m，水自流進設備無需水泵。
水泵提升進水：水源低于或與設備在同一平面，使用水泵提升進水（適合所有現場環境）。
原水濁度：≤500mg/L（短期可達2000mg/L）；
出水濁度：≤1NTU（特殊情況≤3NTU）；
沉淀反應時間：20~40分鐘；
穩流區流速：1.8~2.7毫米/秒；
沖洗強度：11~16升/平方米?秒；
沖洗時間：2~6分鐘；
進水水頭：≥8米；
1）曝氣溶氧——除異味
水與空氣充分接觸，溢出氮?dú)?、二氧化碳等有害氣體，增加溶解氧，增強絮凝效果；
2）浮選去泡——去雜質、有機物
曝氣產生的有機物泡沫流過濾層時被阻隔在表層，通過溢流管或反洗水排出。
3）多介質精濾——凈水質、降濁度、色度
3~7種濾料按不同粒徑、比重、厚度排列，截留水中固體微粒，去除99%以上污染物，出水濁度0.4~1NTU。
4）自動反沖洗——自動排污
虹吸原理控制反洗頻率及時間，到達設定高度時啟動反洗，歷時2~6分鐘（濁度等因素會影響反洗時間）結束，恢復自動過濾。
集成度高，自動化運行：
擁有曝氣溶氧、沉淀、過濾、自動控制、自動反沖洗及排污功能，實現水力全自動運行。
處理效果達標，水質符合飲水標準：
有效去除異味、泥沙、懸浮物、有機物（氮、磷、溶解酶等）、鐵錳金屬離子。
出水濁度0.4~1NTU，色度＜15度，無異味，符合或優于《生活飲用水衛生標準》GB5749-2022相關指標要求。
節能降耗，節省運行成本：
水力自動化運行，無需用電。
根據濾層含污量實時反沖洗，反洗水量1~3%，時間2~6分鐘；反洗徹底，不堵塞、不板結、不更換，使用3~5年增補部分濾料即可。
使用壽命長，越用越劃算：
304不銹鋼清潔光亮，不生銹、不斷裂、長久耐用，使用壽命長達20年。
設備內沒有易損件，幾乎不會出現硬件故障，維修成本幾乎為“0”。
不需專人操作管理，省心省力省時：
水力自動化運行與控制反洗，不需要每年清洗（更換）濾料，也無需專業人員管理。
產水成本低，節省50%以上成本：
模塊化設計結構緊湊，占地只有傳統設備的50%，在各種復雜環境也能安裝，節省土建費用40%以上。
生產1噸清潔自來水僅需0.3~0.8元。
* 不銹鋼一體化凈水設備選型計算：日處理總水量 / 24
* 可選配自動化控制系統
| 型號 | 產水量 （m3/h） | 沉淀裝置 (直徑*高度)m | 過濾裝置 (直徑*高度*數量)m | 配套加藥 (PAC / PAM) | 配套消毒 （次氯酸鈉發生器） | 日產水 （m3/d） | 占地面積 （m2） | 適用人數 （人） |
| TH-YYA-3D | 3 | Φ1*5 | Φ0.4*3*1 | TH-JY-500 | HCL-50 | 72 | 3 | 900 |
| TH-YYA-5D | 5 | Φ1*5 | Φ0.6*3*1 | TH-JY-500 | HCL-50 | 120 | 3 | 1500 |
| TH-YYA-10D | 10 | Φ1.3*5 | Φ0.8*3*2 | TH-JY-500 | HCL-50 | 240 | 6 | 3000 |
| TH-YYA-15D | 15 | Φ1.6*5 | Φ1*3*2 | TH-JY-500 | HCL-50 | 360 | 6 | 4500 |
| TH-YYA-25D | 25 | Φ2*5 | Φ1.2*3*2 | TH-JY-500 | HCL-50 | 600 | 9 | 7500 |
| TH-YYA-35D | 35 | Φ2.4*5 | Φ1.4*3*2 | TH-JY-500 | HCL-100 | 840 | 12 | 10500 |
| TH-YYA-45D | 45 | Φ2.7*5 | Φ1.6*3*2 | TH-JY-1000 | HCL-100 | 1080 | 16 | 13500 |
| TH-YYA-55D | 55 | Φ2.9*5.5 | Φ1.8*3*2 | TH-JY-1000 | HCL-200 | 1320 | 20 | 16500 |
| TH-YYA-70D | 70 | Φ3.3*5.5 | Φ2*3*2 | TH-JY-1000 | HCL-200 | 1680 | 26 | 21000 |
| TH-YYA-85D | 85 | Φ3.6*5.5 | Φ2.2*3*2 | TH-JY-1000 | HCL-200 | 2040 | 29 | 25500 |
| TH-YYA-100D | 100 | Φ3.9*5.5 | Φ2.4*3*2 | TH-JY-2000 | HCL-300 | 2400 | 45 | 30000 |
| TH-YYA-120D | 120 | Φ4.4*5.5 | Φ2.6*3*2 | TH-JY-2000 | HCL-300 | 2880 | 45 | 36000 |
| TH-YYA-130D | 130 | Φ4.6*5.5 | Φ2.2*2.8*3 | TH-JY-2000 | HCL-500 | 3120 | 50 | 39000 |
| TH-YYA-150D | 150 | Φ4.8*5.5 | Φ2.4*2.8*3 | TH-JY-2000 | HCL-500 | 3600 | 50 | 45000 |
| TH-YYA-180D | 180 | Φ5.3*5.5 | Φ2.6*2.8*3 | TH-JY-2000 | HCL-500 | 4320 | 50 | 54000 |
| TH-YYA-200D | 200 | Φ5.6*5.5 | Φ2.4*2.6*4 | TH-JY-3000 | HCL-500 | 4800 | 60 | 60000 |
| TH-YYA-240D | 240 | Φ6.1*5.5 | Φ2.6*2.6*4 | TH-JY-3000 | HCL-650 | 5760 | 60 | 72000 |
| 參數僅供參考，請以方案或設計圖紙為準 | ||||||||
消毒配置電解次氯酸鈉發生器；
山區、農村或沒電環境選用TH-YYA-X緩釋消毒設備；
TH-YYA不銹鋼一體化凈水設備出水經專業水質檢驗機構檢測，符合《生活飲用水衛生標準》GB5749-2006相關指標要求。
| 序號 | 處理能力 | 設計圖下載鏈接 |
| 1 | 5T/H | 5T`H一體化凈水設備工藝設計圖 |
| 2 | 10T/H | 10T`H一體化凈水設備工藝設計圖 |
| 3 | 15T/H | 15T`H一體化凈水設備工藝設計圖 |
| 4 | 25T/H | 25T`H一體化凈水設備工藝設計圖 |
| 5 | 35T/H | 35T`H一體化凈水設備工藝設計圖 |
| 6 | 45T/H | 45T`H一體化凈水設備工藝設計圖 |
| 7 | 60T/H | 60T`H一體化凈水設備工藝設計圖 |
| 獲取其他設備型號圖紙請聯系客服 | ||

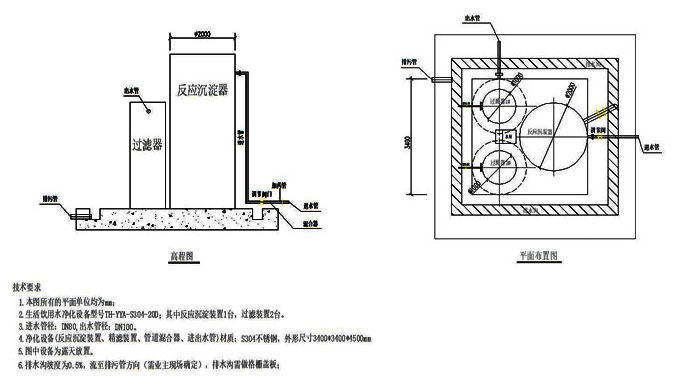

1、基礎（地基）載荷需大于250KN/m2，基礎墊層用100號混凝土，基礎采用200號混凝土。
2、水封井的深度為900mm，壁內表面用1∶2水泥砂漿抹面厚20毫米，不得有滲漏水。
3、清水池（蓄水池）容積需按用戶供水量配置，標高不得超過設備基礎2.30米，盡量靠近不銹鋼一體化凈水設備。
1、混凝劑投加
a、關閉進水總閥
b、打開壓力加藥罐加藥口將混凝劑（PAM/PAC或明礬等）投入至罐體積的4/5（罐內藥量少于1/2時應及時添加）
c、關閉加藥口
d、開啟進水總閥
e、調節混凝劑調節閥，將混凝劑流量調至所需投加量，混凝劑投加量太少混凝小效果差、過濾效果差?；炷齽┩都恿刻髮⒃斐傻\花細小難以沉淀，導致出水水質不穩。因此合理的投藥量是關系出水水質的主要因素。
2、凈化運行
a、關閉反應沉淀器排污閥、過濾器排污閥及反沖洗閥
b、開啟進水總閥
3、反沖洗操作
不銹鋼一體化凈水設備自帶水力自動反沖裝置，具有全自動無電力反沖功能。
a、在設備運行過程中當濾池過濾壓力升高至一定值后，輔助虹吸管開始出水抽氣，當虹吸管因氣體被抽出達到一定真空度時，虹吸管產生虹吸將反沖水箱中清水經濾池反向吸出，對濾池進行反沖洗；
b、當反沖洗持續進行至反沖水箱中水位低于反沖破壞管口時，虹吸遭破壞虹吸管停止反沖，濾池轉入正常過濾運行。
