自來水廠全套凈水設備源頭工廠一站購齊，節省20%采購成本
咨詢熱線：穆經理135 7180 8516
| 價格 | ￥5.00萬起（請以報價單或合同價格為準） |
|---|---|
| 起訂量 | ≥1臺起批 |
TH-YYA
304不銹鋼
3~240噸/小時
0.4~1NTU
水力全自動（無電力）運轉
30年以上
各類自來水廠、地表水處理、農村生活用水、河水飲用凈化

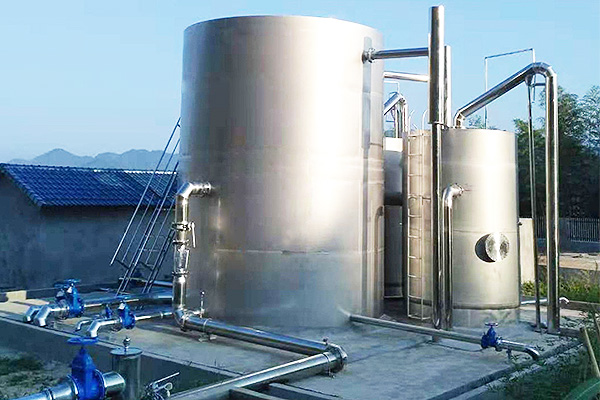

TH-YYA自來水廠一體化凈水設備采用304不銹鋼或碳鋼材質制造，集混凝沉淀、曝氣充氧、多介質過濾、自動反洗、自動排污等凈水工藝，可高效去除地表水（河水、山泉、水庫等）、地下水中泥沙、懸浮顆粒、藻類、鐵錳離子、細菌、異味等，將地表水凈化成符合《生活飲用水衛生標準》GB5749-2022要求的清潔生活用水。
·Ⅰ類、Ⅱ類、Ⅲ類地表水；濁度＜200NTU可直接進設備；
·原水濁度＜3000NTU，通過系統設計，處理后達到《生活飲用水衛生標準》GB5749-2022相關水質指標要求。
原水經提升泵（自流時可取消）進入自來水廠一體化凈水設備前加入絮凝劑，混合后通過進水管進入設備混凝室絮凝，大顆粒絮凝體在斜管沉淀器沉淀，沉淀后的水經曝氣裝置去除異味、有機物，充分融氧后分流進入過濾器，通過多介質復合濾料層凈化水質，出水經二次融氧后消毒在流入蓄水池，完成對原水的凈化。
整個過程自動化運轉，不需要人為干預操作，無需專業管理人員，無論各類自來水廠、山區農村、社區都可做到便捷運輸、快速安裝、運行使用。
原水濁度：≤500毫克/升，短期可達3000毫克/升
出水濁度：≤1NTU（特殊情況≤3NTU）
沉淀反應時間：20~40分鐘
穩流區流速：1.8~2.7毫米/秒
沖洗強度：12~16升/平方米?秒
沖洗時間：2~6分鐘
·進水指標：河流、溝渠、水庫、山泉等地表水源或地下水，濁度100~3000NTU；
·出水標準：出水濁度0.3~1 NTU（根據用戶需求調整），符合《生活飲用水衛生標準》（GB5749-2022）指標要求；
1、混凝沉淀 降低濁度：
水中雜質及膠體在絮凝作用下生成礬花，至沉淀區自動沉淀，實現初步固液分離，減輕過濾系統負擔。
2、曝氣充氧 活化水質：
水與空氣接觸融入氧氣，與污染物發生氧化反應，并將氨氣、二氧化碳等有害氣體溢出，增強污染物凝聚效果，有利于后續過濾。
3、高效過濾 截留污染物：
3~7種濾料組成的多介質精濾層，將細小固體微粒截留，去污率99%以上，出水濁度0.4~1NTU；
4、自動反沖洗 自動排污：
過濾器具有自動反沖洗功能，到達設計條件時自動對濾層沖洗，沖洗歷時3～6分鐘。配置手動強制反洗控制器可手動反洗。
不用電 — 水力自動化+無壓供水設計，曝氣、溶氧、精濾、反洗無電力運行，用電成本減少90%以上；
不換濾料 — 濾層反洗徹底不板結，濾料不需更換；
使用靈活 — 模塊化設計尺寸小、運輸安裝便捷，城鎮、鄉村、山區都可以安裝；
機型豐富 — 處理能力3~240噸/小時，滿足各種水量要求；
體積小 — 集絮凝、沉淀、過濾、自動反洗功能為一體，占地節約50%，施工成本減少30%以上；
過濾精度高 — 對泥沙、有機物、懸浮物、鐵錳金屬離子等去除率99%以上，出水濁度0.4~1NTU（根據用戶需求調整）；
操作簡單 — 自動運行無需專業人員操作，后期管理成本減少80%以上。
* 設備選型方法計算：日處理水量 / 24
* 可選配自動化控制系統
| 型號 | 產水量 （m3/h） | 沉淀裝置 (直徑*高度)m | 過濾裝置 (直徑*高度*數量)m | 配套加藥 (PAC / PAM) | 配套消毒 （次氯酸鈉發生器） | 日產水 （m3/d） | 占地面積 （m2） | 適用人數 （人） |
| TH-YYA-3D | 3 | Φ1*5 | Φ0.4*3*1 | TH-JY-500 | HCL-50 | 72 | 3 | 900 |
| TH-YYA-5D | 5 | Φ1*5 | Φ0.6*3*1 | TH-JY-500 | HCL-50 | 120 | 3 | 1500 |
| TH-YYA-10D | 10 | Φ1.3*5 | Φ0.8*3*2 | TH-JY-500 | HCL-50 | 240 | 6 | 3000 |
| TH-YYA-15D | 15 | Φ1.6*5 | Φ1*3*2 | TH-JY-500 | HCL-50 | 360 | 6 | 4500 |
| TH-YYA-25D | 25 | Φ2*5 | Φ1.2*3*2 | TH-JY-500 | HCL-50 | 600 | 9 | 7500 |
| TH-YYA-35D | 35 | Φ2.4*5 | Φ1.4*3*2 | TH-JY-500 | HCL-100 | 840 | 12 | 10500 |
| TH-YYA-45D | 45 | Φ2.7*5 | Φ1.6*3*2 | TH-JY-1000 | HCL-100 | 1080 | 16 | 13500 |
| TH-YYA-55D | 55 | Φ2.9*5.5 | Φ1.8*3*2 | TH-JY-1000 | HCL-200 | 1320 | 20 | 16500 |
| TH-YYA-70D | 70 | Φ3.3*5.5 | Φ2*3*2 | TH-JY-1000 | HCL-200 | 1680 | 26 | 21000 |
| TH-YYA-85D | 85 | Φ3.6*5.5 | Φ2.2*3*2 | TH-JY-1000 | HCL-200 | 2040 | 29 | 25500 |
| TH-YYA-100D | 100 | Φ3.9*5.5 | Φ2.4*3*2 | TH-JY-2000 | HCL-300 | 2400 | 45 | 30000 |
| TH-YYA-120D | 120 | Φ4.4*5.5 | Φ2.6*3*2 | TH-JY-2000 | HCL-300 | 2880 | 45 | 36000 |
| TH-YYA-130D | 130 | Φ4.6*5.5 | Φ2.2*2.8*3 | TH-JY-2000 | HCL-500 | 3120 | 50 | 39000 |
| TH-YYA-150D | 150 | Φ4.8*5.5 | Φ2.4*2.8*3 | TH-JY-2000 | HCL-500 | 3600 | 50 | 45000 |
| TH-YYA-180D | 180 | Φ5.3*5.5 | Φ2.6*2.8*3 | TH-JY-2000 | HCL-500 | 4320 | 50 | 54000 |
| TH-YYA-200D | 200 | Φ5.6*5.5 | Φ2.4*2.6*4 | TH-JY-3000 | HCL-500 | 4800 | 60 | 60000 |
| TH-YYA-240D | 240 | Φ6.1*5.5 | Φ2.6*2.6*4 | TH-JY-3000 | HCL-650 | 5760 | 60 | 72000 |
| 參數僅供參考，請以方案或設計圖紙為準 | ||||||||
·配套使用電解法次氯酸鈉發生器；
·無電情況選配TH-YYA-X緩釋消毒設備；
TH-YYA系列自來水廠一體化凈水設備已在多省份的飲用水項目中得到大量應用，出水經檢測符合《生活飲用水衛生標準》GB5749-2022相關指標要求。
| 序號 | 處理能力 | 設計圖下載鏈接 |
| 1 | 5T/H | 5T`H一體化凈水設備工藝設計圖 |
| 2 | 10T/H | 10T`H一體化凈水設備工藝設計圖 |
| 3 | 15T/H | 15T`H一體化凈水設備工藝設計圖 |
| 4 | 25T/H | 25T`H一體化凈水設備工藝設計圖 |
| 5 | 35T/H | 35T`H一體化凈水設備工藝設計圖 |
| 6 | 45T/H | 45T`H一體化凈水設備工藝設計圖 |
| 7 | 60T/H | 60T`H一體化凈水設備工藝設計圖 |
| 獲取其他設備型號圖紙請聯系客服 | ||
1、自來水廠一體化凈水設備在安裝使用時應查看檢驗所有管道接口是否扭緊，不能漏氣、漏水，清除設備內因施工可能留下的雜物，檢驗無誤后按照濾材質量從大到小填裝。
2、調試設備時，先另用管道從濾池上部進水，待水滿后再開機正常進水，每格濾池能自動反沖洗兩次（視濾料沖洗干凈為止），反沖洗正常后，調整進水量，使進水量為設計處理水量的1/3，開啟投藥設備加藥，待設備運轉正常后，將水量調整到設計水量。
3、設備排泥通常每2天操作一次，雨季時每天排泥一次。
4、若設備停用一星期以上，在停用前必須開啟排泥閥和沖洗閥，待設備內泥排干凈后再停用。
5、自來水廠一體化凈水設備通常一年保養一次，檢查項目主要有進出水裝置、輔助虹吸管、沖洗污泥等。
