TH-YYA系列
304不銹鋼 / 碳鋼防腐
3~240噸/小時
0.4~1mg/L
水力自動
30年以上
江河水、湖水、庫水、塘水、井水飲用凈化處理

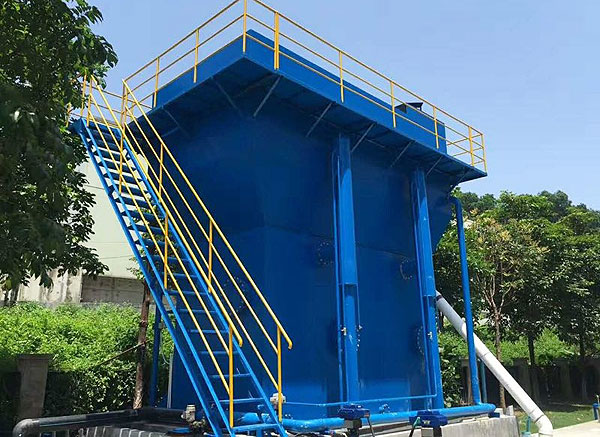

TH-YYA重力式一體化凈水設備集絮凝、斜管沉淀、曝氣去味、自動溶氧、多介質過濾、自動反洗功能于一體，高效去除水中懸浮物、泥沙、藻類、有機物、鐵錳金屬離子等，將地表水凈化成符合《生活飲用水衛生標準》要求的清潔水。
相比傳統設施，具有體積小、運輸安裝方便、不用電、不換濾料、自動反洗、耐腐蝕等特點，無需人工操作。
原水濁度：≤500毫克/升（短期可達3000毫克/升）
出水濁度：≤1NTU（特殊情況≤3NTU）
沉淀反應時間：20~50分鐘
穩流區流速：1.8~2.7毫米/秒
沖洗強度：12~16升/平方米?秒
沖洗時間：2~8分鐘
進水水頭：≥8米
提升進水：
水源與設備位于同一平面或低于設備，水泵提升進水。
自流進水：
水源與設備地基高差≥8m，水自流進設備（適合山區、無電或滿足進水高差情況下使用）。
混合：
管道混合器內投加混凝劑均勻混合。
混凝沉淀 降低濁度：
雜質、懸浮物及膠體顆粒在絮凝作用下生成粗大礬花，實現初步固液分離，減輕過濾負擔，可節約反洗用水。
曝氣充氧 活化水質：
水與空氣接觸發生氧化反應，增強污染物凝聚效果，有利于后續過濾。
高效過濾 截留污染物：
3~7種濾料組成復合濾層，截留細小礬花、顆粒污染物，去污率99%以上，出水濁度0.4~1NTU。
自動沖洗、自動排污：
污物增加導致過濾阻力增大，到達設計條件時自動沖洗，沖洗結束后濾層自動復位恢復過濾，節省人力操作。
集成度高
沉淀、過濾、曝氣、溶氧、多介質過濾、自動反沖洗功能融合一體，水力自動運行。
處理效果達標
有效去除泥沙、懸浮物、有機物、鐵錳金屬離子。出水濁度0.3~1NTU，符合或優于《生活飲用水衛生標準》GB5749-2022相關指標。
節能、降耗
水力自動化運行無需用電，虹吸自動反沖洗，濾層不堵塞、不板結。
使用壽命長
材質不生銹、耐潮濕耐腐蝕，內部沒有易損配件，運行數十年幾乎不會出現硬件故障，使用壽命20年以上。
不需專人操作
自動化運轉不需專業人員操作，節省人力90%。
成本低
模塊化組合設計結構緊湊，便于各種環境下運輸、安裝、移動，占地面積、土建費用節省50%以上，生產1噸清潔自來水僅需0.2~0.5元。
* 重力式一體化凈水設備選型方法計算：日處理水量 / 24
* 可選配自動化控制系統
| 型號 | 產水量 （m3/h） | 沉淀裝置 (直徑*高度)m | 過濾裝置 (直徑*高度*數量)m | 配套加藥 (PAC / PAM) | 配套消毒 （次氯酸鈉發生器） | 日產水 （m3/d） | 占地面積 （m2） | 適用人數 （人） |
| TH-YYA-3D | 3 | Φ1*5 | Φ0.4*3*1 | TH-JY-500 | HCL-50 | 72 | 3 | 900 |
| TH-YYA-5D | 5 | Φ1*5 | Φ0.6*3*1 | TH-JY-500 | HCL-50 | 120 | 3 | 1500 |
| TH-YYA-10D | 10 | Φ1.3*5 | Φ0.8*3*2 | TH-JY-500 | HCL-50 | 240 | 6 | 3000 |
| TH-YYA-15D | 15 | Φ1.6*5 | Φ1*3*2 | TH-JY-500 | HCL-50 | 360 | 6 | 4500 |
| TH-YYA-25D | 25 | Φ2*5 | Φ1.2*3*2 | TH-JY-500 | HCL-50 | 600 | 9 | 7500 |
| TH-YYA-35D | 35 | Φ2.4*5 | Φ1.4*3*2 | TH-JY-500 | HCL-100 | 840 | 12 | 10500 |
| TH-YYA-45D | 45 | Φ2.7*5 | Φ1.6*3*2 | TH-JY-1000 | HCL-100 | 1080 | 16 | 13500 |
| TH-YYA-55D | 55 | Φ2.9*5.5 | Φ1.8*3*2 | TH-JY-1000 | HCL-200 | 1320 | 20 | 16500 |
| TH-YYA-70D | 70 | Φ3.3*5.5 | Φ2*3*2 | TH-JY-1000 | HCL-200 | 1680 | 26 | 21000 |
| TH-YYA-85D | 85 | Φ3.6*5.5 | Φ2.2*3*2 | TH-JY-1000 | HCL-200 | 2040 | 29 | 25500 |
| TH-YYA-100D | 100 | Φ3.9*5.5 | Φ2.4*3*2 | TH-JY-2000 | HCL-300 | 2400 | 45 | 30000 |
| TH-YYA-120D | 120 | Φ4.4*5.5 | Φ2.6*3*2 | TH-JY-2000 | HCL-300 | 2880 | 45 | 36000 |
| TH-YYA-130D | 130 | Φ4.6*5.5 | Φ2.2*2.8*3 | TH-JY-2000 | HCL-500 | 3120 | 50 | 39000 |
| TH-YYA-150D | 150 | Φ4.8*5.5 | Φ2.4*2.8*3 | TH-JY-2000 | HCL-500 | 3600 | 50 | 45000 |
| TH-YYA-180D | 180 | Φ5.3*5.5 | Φ2.6*2.8*3 | TH-JY-2000 | HCL-500 | 4320 | 50 | 54000 |
| TH-YYA-200D | 200 | Φ5.6*5.5 | Φ2.4*2.6*4 | TH-JY-3000 | HCL-500 | 4800 | 60 | 60000 |
| TH-YYA-240D | 240 | Φ6.1*5.5 | Φ2.6*2.6*4 | TH-JY-3000 | HCL-650 | 5760 | 60 | 72000 |
| 參數僅供參考，請以方案或設計圖紙為準 | ||||||||
| 序號 | 處理能力 | 設計圖下載鏈接 |
| 1 | 5T/H | 5T`H一體化凈水設備工藝設計圖 |
| 2 | 10T/H | 10T`H一體化凈水設備工藝設計圖 |
| 3 | 15T/H | 15T`H一體化凈水設備工藝設計圖 |
| 4 | 25T/H | 25T`H一體化凈水設備工藝設計圖 |
| 5 | 35T/H | 35T`H一體化凈水設備工藝設計圖 |
| 6 | 45T/H | 45T`H一體化凈水設備工藝設計圖 |
| 7 | 60T/H | 60T`H一體化凈水設備工藝設計圖 |
| 獲取其他設備型號圖紙請聯系客服 | ||
