項目名稱：禮縣農村安全飲用水工程水處理設備安裝

處理水量：10m3/H

安裝時間：2018年8月

項目性質：農村飲水安全工程



項目背景：

本次農村飲水水源為河溝水，通過大口井匯集。以往簡單過濾方式在雨季時節運行效果差，對河水夾帶泥沙、枯枝爛葉、藻類、細菌等無法清除，水質無法達到《生活飲用水衛生標準》要求。



設備配置：

設備名稱	數量	規格型號
TH-YYA一體化凈水設備	1	TH-YYA-1
絮凝劑加藥設備	1	TH-YYA-R-1
緩釋消毒設備	1	TH-YYA-X-1
管材+連接管件	1	DN20~DN200
咨詢設備報價

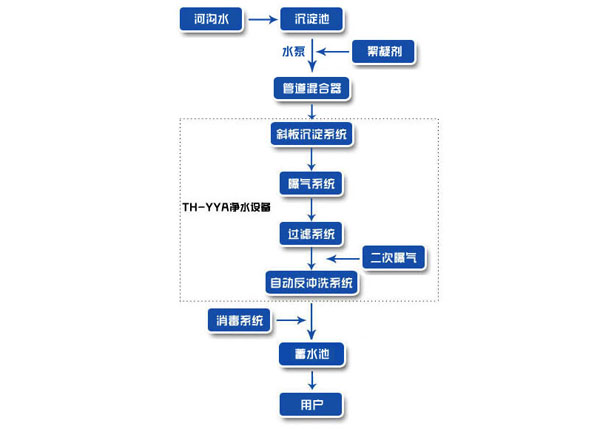

工藝流程：

（1）河溝水匯入大口井中存儲；

（2）大口井中的水與設備間有較高距離，利用高差，水自流入設備。當水中濁度大于200NTU時，需將通過旋流混藥罐充分溶解的絮凝劑藥液注入進水管道，時水中細小的懸浮顆粒物凝結、沉降。

（3）絮凝劑混合后的水流進入斜板沉淀系統，大固體顆粒物沿著多層斜板沉淀；

（4）沉淀后的上清液繼續上升，進入曝氣系統。通過曝氣系統的分配水槽，將水均勻的“切”成薄膜，增加水流與空氣的接觸面積，空氣中的氧氣與水流充分混合進行曝氣溶氧，使得水中富含溶解氧；

（5）通過自動曝氣溶氧以后的水流經配水系統將水流均勻的分配到由四個過濾器組成的精濾系統。水流經過由4~7種介質組成的天然復合濾層時，懸浮物和膠體被截留于濾層中；

（6）過濾后的水進入聚水槽，在槽中繼續對水流進行二次曝氣，使水更加鮮活；

（7）二次曝氣后的清水經過消毒后進入清水池，再分流給各用戶。

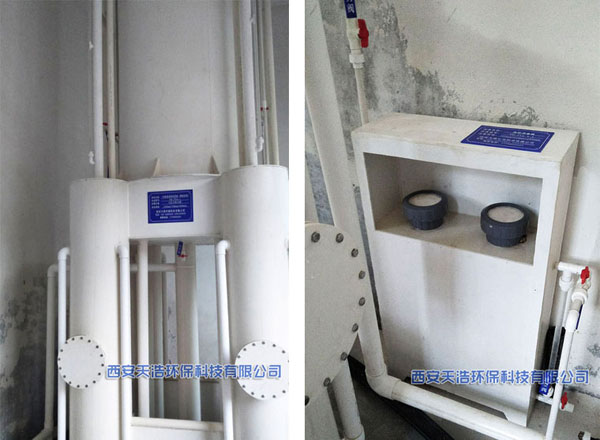

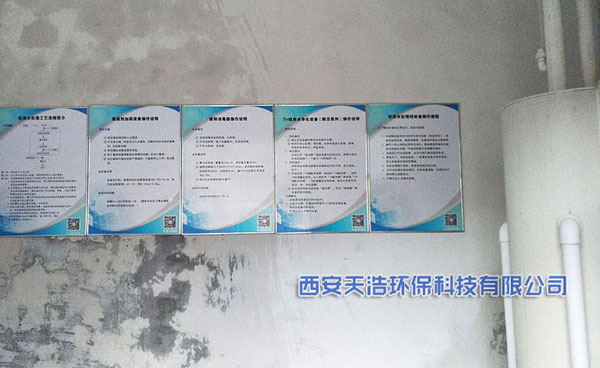

設備安裝現場：
