遠傳磁翻板液位計的構成

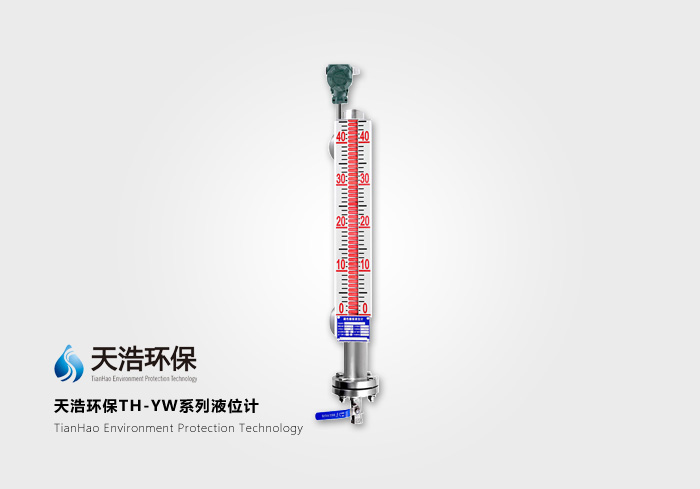

遠傳型磁翻板液位計是一種結構簡單、使用方便的液位控制裝置，它由基本型與干簧管遠傳變送器兩部分組合而成。

遠傳磁翻板液位計的原理

由于遠傳磁翻板液位計是由磁翻板液位計和干簧管遠傳變送器構成的，下面就結合遠傳磁翻板液位計的2個組成部分分別介紹其工作原理。

磁翻板液位計

遠傳磁翻板液位計構成中的基本型，即磁翻板液位計，也稱為磁浮子液位計，它是基于連通器結構、浮力原理和磁性耦合特性實現液位的實時測量。當被測容器中的液位升降時，主測量管內用于感知液位變化的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動主測量管外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨甘酒鞯募t白交界處即為容器內液位的實際高度，從而實現液位的準確測量，進行就地顯示。

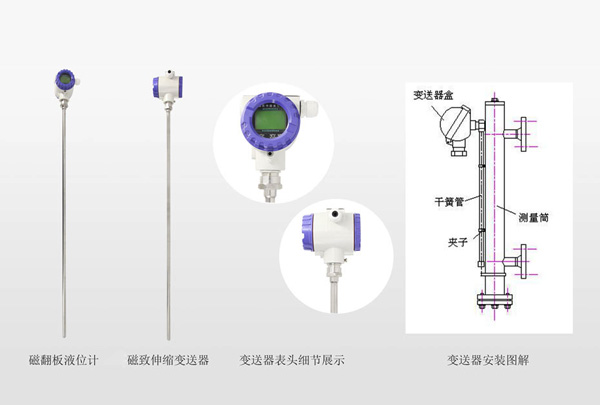

干簧管遠傳變送器

但在現代工業化生產中，現場被測裝置內的液位通常需要進行遠程監控，從而出現了干簧管遠傳變送器裝置。干簧管遠傳變送器的工作原理是，將干簧管遠傳變送器裝置的外保護管捆綁在液位計的主測量管外表面上，使變送器內的干簧管元件處在主測量管內磁浮子磁耦合范圍內。當主體管內的磁浮子隨液位升降時，浮子內的磁鋼便使傳感器內相對應位置上的干簧管的觸點吸合，引起連入回路的電阻數目發生變化，產生隨液位變化相對應的電阻信號；再通過信號轉換器，就可以把電阻信號轉化為4～20mA的電流標準信號輸出。該信號可方便地與電動型儀表、顯示儀配套使用，達到顯示、控制、調節和報警的目的。

遠傳磁翻板液位計應用須知

1、側裝式液位計與被測容器的上下分液管間最好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。

2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度。

3、遠傳4~20mA裝置與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2.與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。

4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。

5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。

6、外形結構中的盲區（頂裝）與介質密度有關。故不同介質有不同的盲區。

遠傳磁翻板液位計安裝使用與維護

1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
