在自來水廠一體化凈水設備中，水泵扮演著至關重要的角色。它負責將原水提升到設備的高位，還能確保自來水的穩定供應，避免出現供水不足的情況。無論是生活用水還是工業用水，穩定的水壓都是至關重要的。

其次，選對水泵能提高自來水廠一體化凈水設備的效率，優質的水泵往往擁有出色的效能和較低的能耗，能夠幫助自來水廠降低運行成本；同時水泵在輸送原水的過程中，能夠減少水質的二次污染，從而確保凈水效果；此外選擇維護方便的水泵，可以在設備出現問題時，方便快捷地進行檢修，減少維修時間，提高設備的使用壽命。

那么如何通過水泵性能曲線圖為一體化凈水設備配好水泵，下面就教大家如何看懂水泵性能曲線圖。

水泵的性能曲線圖橫軸座標表示流量，垂直座標表示揚程，還有水泵流量和壓力曲線 ，一般當水泵壓力（揚程）升高時流量就會下降，那么可以通過壓力（揚程）查到流量，也可通過流量查到水泵壓力（揚程)；

水泵性能曲線圖中還有一根效率曲線圖，一般是中間高兩邊低，標明流量與壓力的中間段效率最高，所以我們在水泵選型時需要注意水泵運行時的壓力（揚程）與流量，處于效率曲線最高附近；

還有一根功率（軸功率）曲線，這根曲線一般是隨著水泵流量的增加而增加，注意軸功率不應超過電機功率。

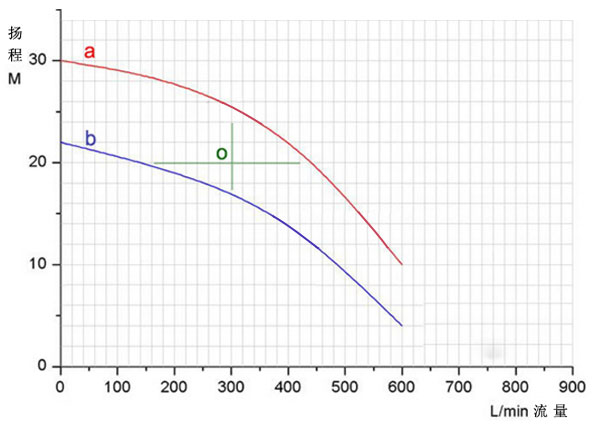

上圖為常見的水泵的性能曲線圖

橫軸座標（x軸）代表：流量，單位L/min；

垂直座標（y軸）代表：揚程，單位：米；

A曲線與B曲線分別代表著兩個水泵型號曲線。

性能曲線圖的分析：

例如，你想知道20米揚程的水泵流量是多少，那么就在垂直座標（y軸）20米的位置畫一條水平線，與曲線交叉處就是此水泵的真實流量值，以上圖中20米揚程為例，曲線A產品與曲線B產品流量分別為（140，440）L/min；

根據實際工況所需流量，選擇對應的水泵產品，如果你已經看懂了以上這個性能曲線圖，那么其它的水泵性能曲線圖也一樣。

總結：水泵流量與揚程成反比關系，水泵流量越大，則水泵揚程就越低，反之水泵揚程越高，流量就會越小。
